Fan & Motor

송풍기는 Balancing Test를 통한 정.동 유지로 고속 회전에서도 운전이 정숙하며 수명이 길다.

Filter

공기여과기는 PRE+MEDIUM 필터로 구성되며, PRE 필터는 공기의 압력손실이 적고 물 세척이 가능한 부직포를 사용하고, 수요처의 요구에 따라 중.고성능의 MEDIUM 필터를 선정한다.

Cooling & Heating Coil

동관+주름형 알루미늄 핀+동 HEADER로 구성되며 동관은 99.9% 이상의 순동을 사용하고, 알루미늄 핀 삽입 후 기계확관을 하여 제작하므로 열효율이 우수하고 코일과 HEADER를 동일 재질을 사용하여 가공성이 우수하다.
코일내의 냉매를 항상 빙점 이상으로 유지할 수 있도록 코일에 동파방지용 소켓식 전기히터를 취부하여 겨울철 동파를 방지할 수 있도록 하였고(실용신안, 옵션사양), 열교환 코일의 중간 부분에 응축수의 비산을 방지하기 위하여 경사진 형태의 비산방지구를 설치할 수 있다.(실용신안, 옵션사양)

Eliminator

아연도 or 스텐레스 강판을 사용하여 응축수 비산을 방지하는 구조이다.(옵션사항)

Access Door

운전시 AIR LEAK가 없는 AIR TIGHT TYPE이고 외부에서 DOOR를 열지 않고 내부를 들여대 볼수 있게 점검창을 설치하며, 내구성이 우수하고 외관이 뛰어난 부품을 사용한다.

Damper

운댐퍼는 압출 알루미늄 소재로 정품량 방식의 AIR TIGHT 방식이고 날개는 AIR FOIL 형태로 공기저항이 적고 대향 연동식으로 개폐가 원활하고 개폐 각도에 따라 풍량을 비례 제어할 수 있다.

C-asing

케이싱은 폴리 우레탄 판넬 50T를 사용하여 그라스울(유리섬유)의 비산에 따른문제점을 제거했다.

Frame & Connection Mold

- 조립시 탈착이 용이하고, 외관이 미려하며, 내오염성.내식성이 향상된다.

- 열교환기(COIL)의 중간단에 비산 방지구를 설치하여 응결수가 별도로 외부에 배출되므로 수막현상에 의한 통과풍속 저해 원인을 해소하여 열전달 성능을 향상시켰다.

- 열교환기의 열교환 성능을 향상시킬 수 있도록 특수코팅 핀을 적용하였다.

- 고효율 모터 및 팬을 적용하여 공조기 동력을 최소화하여 효율을 향상시켰다.

• 1

  전기배선

  공기조화기의 송풍기가 2대 이상일 경우는 송풍기와 모터가 동시에 작동되도록 배선한다.
  모터의 배선은 가습기와 간섭되지 않도록 한다.

• 2

  배관

  드레인 트랩은 설계된 규격 및 길이로 배관하며, 너무 작지 않도록 한다.
  냉온수 유동과 공기의 유동이 반대가 되도록 대항류형으로 배관 하여야 성능을 향상시킬 수 있다.

• 3

  덕트

  공기조화기의 토출구와 덕트의 연결은 CANVAS를 이용한다.
  공기조화기의 토출공기 분포와 안정된 유동으로서 소음과 진동이 증가되지 않는 적절한 덕트의 치수로 설계되어야 한다.
  MIXING BOX는 공기의 MIXING 정도가 적절하도록 설계하여야 한다.

• 4

  기타

  기조화기의 연결용 배관, 덕트 등의 단열재 및 흡음재 부착은 시설조건에 따라 신중히 검토하여 설치하도록 한다.
  공기조화기의 정기적유지보수와 점검을 위하여 적당한 공간을 고려하여 두어야한다.

•

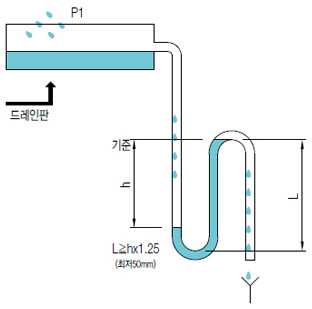

• 드레인 팬 부분이 정압인 경우의 주변 배관

  송풍기 운전시에는 그림처럼 송풍기측 수면이 기준면에서 h만큼 내려간다.
  송풍기 정지시는 기준면 이하로 동일 레벨이 된다.
  따라서 드레인이 정상적으로 흐르기 위해 필요한 제작치수는 부압의 경우 L과 H, 정압의 경우 h이다.

  드레인배관 트랩의 필요치수
  ΔP(mmAq)	10	30	30	40	60	80	100	120	140	160	200
  L(mm)	50	50	50	50	75	100	115	150	175	200	250

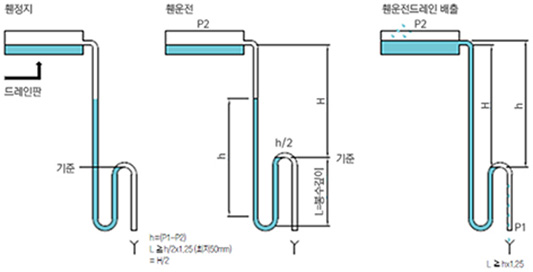

  송풍기가 정지하고 있는 상태에서 운전 상태로 들어갈 때의 드레인 트랩 내의 움직임을 보면 다음과 같다.

주의사항

· 드레인 배관의 요소에는 소제에 편리하도록 이음쇠를 사용한다.

· 드레인 배출방향으로 1/100~1/1200정도 하향 구배로 배관으로 한다.

· 대용량의 공기조화기에서는 드레인은 양방향 배수 가능토록 하기도 한다.

· 기기 설치 완료후, 물을 채워 드레인의 통수를 확인한다.

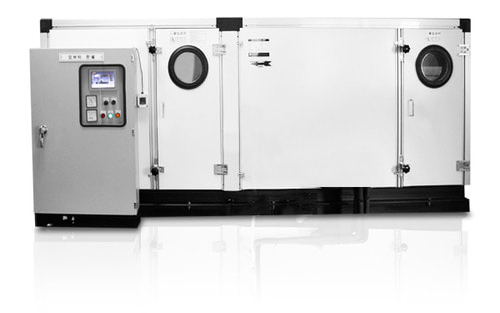

제품특징

AHU는 신선외기 도입은 물론 온도 및 습도, 청정기능이 동시에 이뤄지는 히트펌프 공기조화기 시스템

· 열전달 능력 와플이 뛰어난 루버핀 사용

· 1개의 열교환기로 냉방과 난방기능

· 세계적인 브랜드 송풍기 적용

· 다양한 DVM실외기 연결

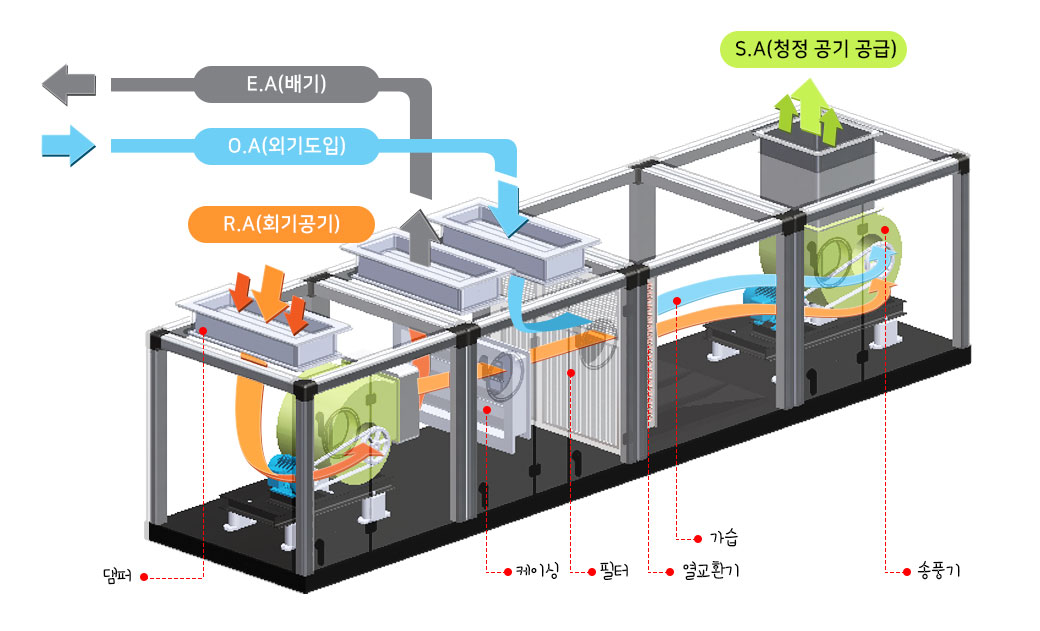

내부구조

내부와 외부와의 공기 순환을 원활히 수행함으로써 쾌적한 환경 제공합니다.

송풍기(Fan & Motor) : 실내로 냉방 또는 난방 된 공기를 실내로 이송시켜주는 장비

필터(Filter) : 회수공기와 외기의 먼지를 걸러주는 역할을 하는 부품

열교환기(D.X Coil) : 실외기 에서 공급된 냉매를 증발 과 응축을 통해 냉방 및 난방 작용을 하는 부품

가습(Humidifier) : 겨울철 실내습도를 유지시켜 주기 위한 가습장치

댐퍼(Damper) : 설계된 풍량이 통과될 수 있도록 해주는 부품

케이싱(Casing) : 내부 부품을 감싸고 있는 판넬

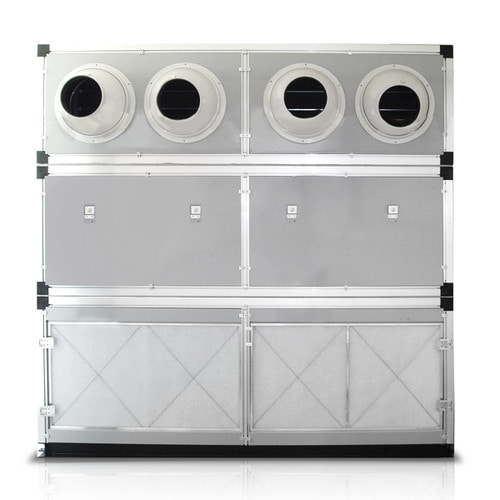

제품특징

시스템 에어컨 기술과 직출형 AHU의 장점이결합한 신개념 공조 솔루션

· 대공간에 적합한 DVM AHU는 강력한 토출풍량으로 35m까지 기류형성이 가능한 직팽식 히트펌프 공조기입니다.

간편한 無덕트형으로 비용절감 효과

· 설치면적의 최소화

· 설치 환경 Lay Out 변경시에도 유연하게 대응 가능

용도에 맞는 다양한 기종 Line Up 확보

· 설치 환경에 맞게 수평형, 수직형 대응 가능

용량(HP)	표준용량(cmm)	외형치수
		H	L	W
10HP	60	2,350	1,400	1,500
20HP	120	2,700	1,400	1,800
30HP	180	3,100	1,400	2,100
40HP	240	3,300	1,400	2,600
50HP	300	3,300	1,450	2,700
60HP	360	3,300	1,450	3,150

기류 도달거리 50m의 높은 송풍성능 확보

· 체육관 등 대공간 적용 시 최대효과 발휘

측정거리	A	B	C	D	E	F
NOISE db(A)	56	59	65	57	54	53

User를 위한 편리한 사용

· 시스템에어컨의 유선리모콘 제어 Solution 적용이 가능하므로, 유선리모컨에서 간단하게 냉난방 운전 조작 가능

· 토출 노즐 디퓨저의 방향이 자유롭게 조절 가능하므로, 사용 환경에 따라 기류 방향 유연성 확보

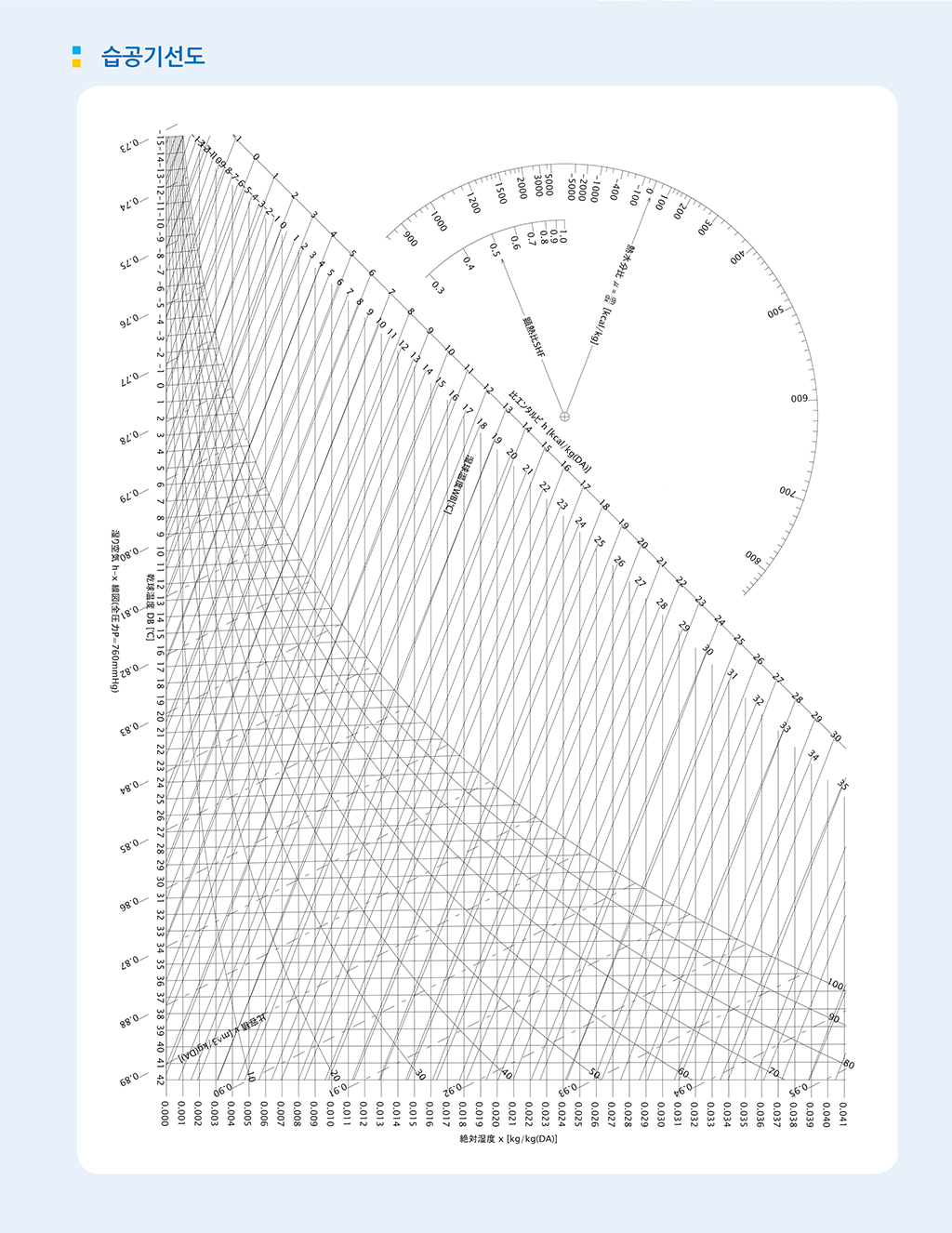

필요 환기량

인간의 건강상 악취를 제거하기 위한 환기장치, 먼지나 분진 등을 배출하기 위한 배기장치, 시멘트, 곡물 등을 이송하기 위한 이송장치, 보일러, 소각로등 의 연소를 위한 연소 장치 등을 이용하기 위해 풍량을 산정합니다.

부속실의 필요 환기횟수

작업장	기계공장	주조공장	자동차공장	도금공장	용접공장	염색공장	제지공장
시간당 환기 횟수	10 ~ 15	30 ~ 60	10 ~ 15	15 ~ 30	15 ~ 20	15 ~ 30	15 ~ 30

작업장	식품공장	제분공장	인쇄공장	방직공장	목공공장	발전소	변전소
시간당 환기 횟수	2 ~ 20	36 ~ 12	6 ~ 15	30 ~ 60	10 ~ 20	20 ~ 30	3 0 ~ 50

작업장	보일러실	창고	화장실	극장	식당	조리실	주차장
시간당 환기 횟수	20 ~ 60	6 ~ 12	6 ~ 15	8 ~ 20	8 ~ 10	20 ~ 30	4.5 ~ 6

덕트내의 운송속도

종류	항목	속도(m/s)
매우 가벼운 분진 (가스, 증기, 흙등)	각종가스, 증기, 아연이나 알루미늄의 흠, 목분, 자동차 차고의 가스, 스프레이 도장사의 배기, 주방가구의 배기	10
중정도의 비중의 건조분진	목연, 바프작업, 마충, 목재, 곡물, 고무나 페이클라이트등의 분말	15
일반공업분진	스프레이, 연마사의먼지, 그라언더에서의 먼지, 첩공사의 먼지, 채칠할 때의 먼지, 목재, 산발의 흙, 대패밥	20
무거운 분진	주조작업, 선반작업, 물에 젖은 철분 등	25
기타	기타 미분탄(20), 옥신(22.5), 안모(25), 소금(27.5), 소액(29), 모래(35), 시멘트(35), 적철광(32.5)

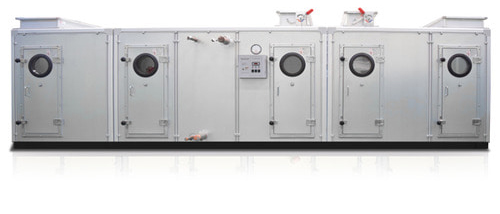

제품특징

실외기와 연결하여 냉매를 직접 코일에 흐르게 함으로써 냉각을 행하고, 전기 히터 및 전열기 등의 보조 난방 열원을 통한 난방을 수행하는 공조기

· R22 또는 R407C 냉매를 사용하는 실외기와 연결하여 냉매를 직접 코일에 흐르게 함으로써 냉방 및 전기 난방 열원을 통해 난방을 수행하는 직팽식 공기조화기입니다.

· 10RT 단위로 전개되는 폭넓은 제품 전개 범위로 선택의 폭이 넓고 정밀한 선정이 가능합니다.

각 구성품 특징

FAN

· AMCA 인증 및 고효율 고성능 팬으로 시스템 변화에 안정적 성능 발휘하며 에너지 절감에 효과적입니다.

냉매

· 사용하는 냉매는 R22 또는 R407C적용으로 사용범위를 다양화 하였습니다.

케이싱

· 케이싱 판넬, 송풍기에서 코일 열교환기까지 직접 생산 및 관리로 높은 품질을 보장합니다.

· 케이싱열전달 방지를 위한 PVC몰드를 적용하여 표면결로 현상을 방지합니다.

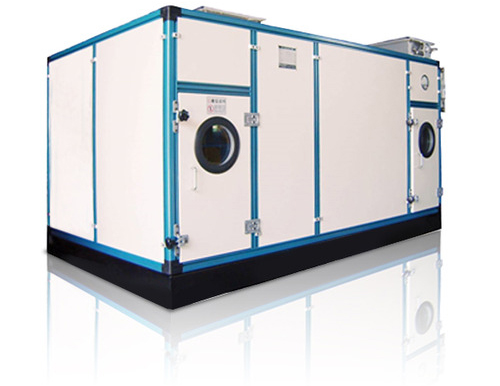

제품특징

DVM AHU는 신선외기 도입은 물론 온도 및 습도, 청정기능이 동시에 이뤄지는 수냉식 공기조화시스템 입니다.

· 설치 면적의 최소화 가능

· 경제적 운전비를 보장하는 고효율 운전가능

· Section단위 설계로 다양한조합가능

· 분해, 조립이 용이하며 반입 설치 비용 절감

· 알루미늄 몰드바를 이용한 Frame 조립 방식

· 특수 구조의Packing을 이용한 완벽한 기밀 유지

· 대형Access Door를 이용한 유지보수가 편리한 구조

내부구조

내부와 외부와의 공기 순환을 원활히 수행함으로써 쾌적한 환경 제공합니다.

[제품구성]

송풍기(Fan & Motor) : 실내로 냉방 또는 난방 된 공기를 실내로 이송시켜주는 장비

필터(Filter) : 회수공기와 외기의 먼지를 걸러주는 역할을 하는 부품

열교환기(D.X Coil) : 실외기 에서 공급된 냉매를 증발 과 응축을 통해 냉방 및 난방 작용을 하는 부품

가습(Humidifier) : 겨울철 실내습도를 유지시켜 주기 위한 가습장치

댐퍼(Damper) : 설계된 풍량이 통과될 수 있도록 해주는 부품

케이싱(Casing) : 내부 부품을 감싸고 있는 판넬

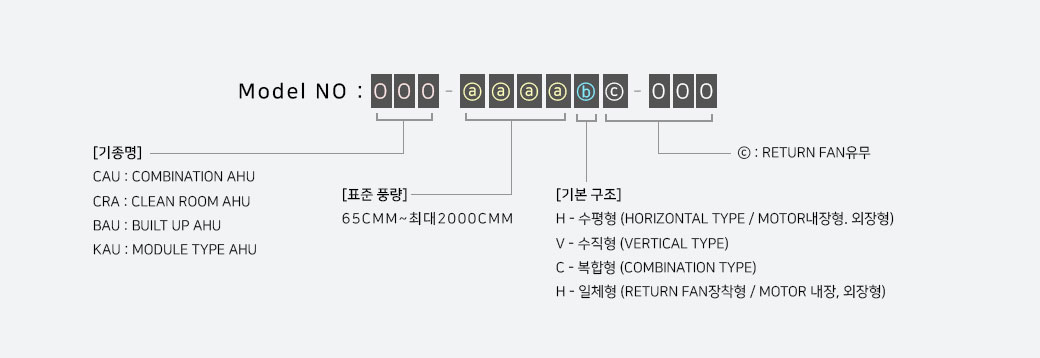

[MODEL명 체계]

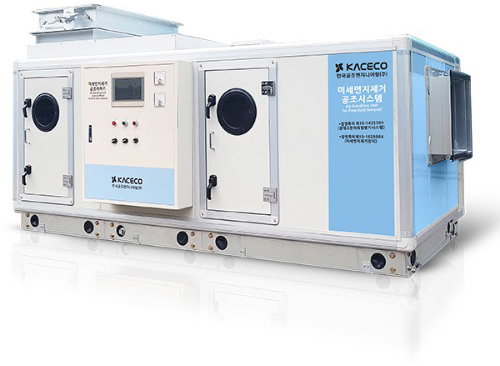

제품특징

외기도입 댐퍼에 초박형 정전식 미세먼지 필터와 자동 구동 장치가 추가되어 미세먼지 제거를 합니다.

· 특허받은 미세먼지 제거 장치 탑재

· 무용접 & 무도장의 베이스 프레임

· 단열, 차음이 탁월하고 열손실을 근본적 차단

· 간편한 사후관리로 반영구적 수명 보장

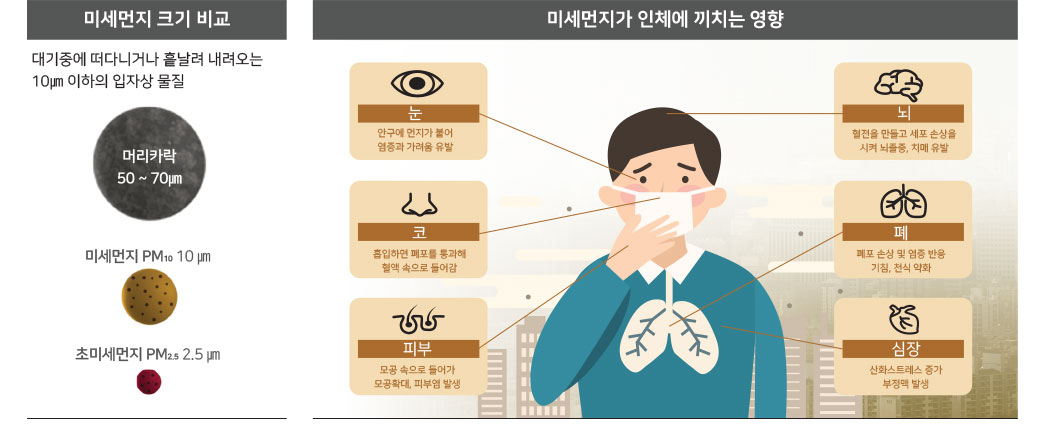

미세먼지 제거의 중요성 및 환경기준

실내공기 관리 왜 중요할까요?

미국환경청(EPA)은 실내공기 오염의 심각성과 인체 위해성에 대해 사람들의 무관심을 경고하였으며, 실내공기 오염을 가장 시급히 처리해야 할 환경 문제 중 하나라고 발표하였습니다.
세계보건기구(WHO)는 대기오염에 의한 사망자 수는 연간 600만 명이며, 실내공기오염에 의한 사망자는 280만 명에 이르고, 실내 오염물질이 실외 오염물질보다 폐에 전달된 확률은 약 1,000배 높다고 추정하였습니다.

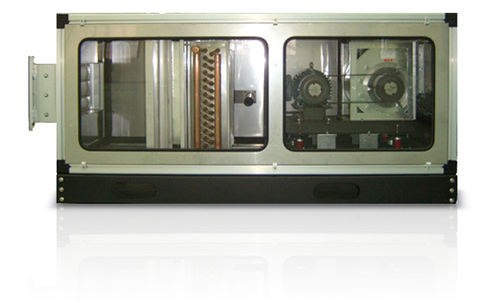

제품특징

최소한 높이 설계로 좁은 공간에도 설치 가능

대형 마트 또는 창고와 같은 대공간의 상부에 설치하여 덕트를 직접 연결하여 국부적으로 필요한 공간에 설치 할 수 있도록 공조기 높이를 최대한 축소하여 제작한 공기조화기 입니다.

공기조화기 기계실

별도의 공기조화기 기계실이 필요하지 않는 장점이 있으며 용도별 필요로 하는 장소와 용량에 맞도록 설치 가능합니다.
