제품소개

PRODUCTS

공기열원 히트펌프 스크류 칠러

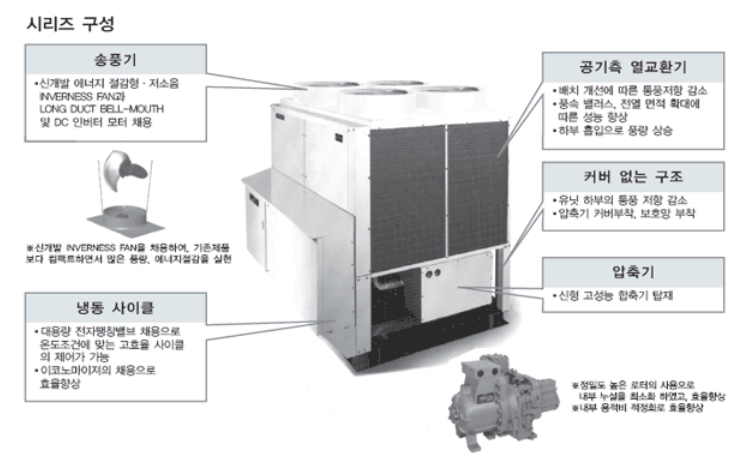

  시리즈 구성

칠러유닛 상당마력 40 50 60 80 100 120 140 160 180
형식 1,180 1,500 1,800 2,360 3,000 3,550 4,250 4,750 5,300
공기열원스크류 히트펌프냉동기 단계제어 RHUP A4 ● ● ● ● ● ● ● ● ●
연속제어 RHUP AZ4 ● ● ● ● ● ● ● ● ●

특장점
동급 최고의 COP

에너지 절감 대폭향상 [ 1180형 (40마력 상당) 60Hz, 정격 냉각운전시 ] 공냉식으로 업계 최고의 COP3.42를 달성하였습니다.
(60Hz, 정격 냉각운전시)


※ COP란 기기의 에너지 소비효율을 나타내는 수치로, 이값이 큰만큼 에너지 소비효율이 높다는것을 나타냄
[ COP=냉각(가열)능력(kW)÷소비전력(kW) ]

고효율 압축기 탑재를 비롯하여 냉매 사이클의 최적화, 새로운 팬 등 첨단기술을 적용하여 에너지 절감을 실현

테이블이 너무 길거나 모바일 화면의 경우
좌우로 밀어서 보세요
50마력 100마력 120마력 160마력 180마력
공랭 히트펌프식 스크류칠러 COP 냉방 3.38 3.38 3.15 3.30 3.10
난방 3.16 3.11 3.15 3.01 3.01
타사기종 COP 냉방 3.01 3.01 2.96 3.16 -
난방 2.98 2.56 2.97 3.03 -

  표준사양(EHPU)

테이블이 너무 길거나 모바일 화면의 경우
좌우로 밀어서 보세요
항목(단위)모델 EHUP1180AZ4 EHUP1500AZ4 EHUP1800AZ4 EHUP2360AZ4 EHUP3000AZ4 EHUP3550AZ4 EHUP4250AZ4 EHUP4750AZ4 EHUP5300AZ4
호칭마력 HP 40 50 60 80 100 120 140 160 180
냉각능력 kw 118 150 180 236 300 355 425 475 530
가열능력 kW 132(115) 170(148) 200(174) 265(215) 335(296) 400(348) 475(429) 530(429) 530(429)
법정냉동톤 톤 13.82 16.9 20.84 25.67 33.8 41.68 5134 51.34 51.34
전원사양 3상.380V. 60Hz
외장 베이지칼라(2.5Y 8/2) (윗면 : Natural Gray[1.0Y 8.5/0.5])
외형치수 높이 mm 2,380
폭 mm 1,900
너비 mm 1,900 2,350 2,850 3,800 4,700 5,700
압축기 형식 - 반밀폐 스크류x1 반밀페 스크류x2
윤활유온도제어장치 오일히터x1(150Wx1) 오일히터x2(150Wx2)
전통기 출력(국수) kW 22(2) 30(2) 37(2) 45(2) 30x2(2) 37x2(2) 45×2(2)
냉매종류 - R407C
냉매제어장치 - 전자식평창밸브 + 드라이브기관
냉매봉입량 kg 44 50 58 70 50x2 58×2 70×2 70x2 80×2
냉동기유봉입량 | 6 6 6 6 6×2 6×2 6×2 6×2 6×2
수축열교환기 - 판열형교환기
공기측열교환기 - 다통로 크로스핀 타입
출구수은 °C (냉각) 5~15 °C, (가열)35~57°C
송풍기 형식 - 프로펠라 팬
풍량 m³/min 750 860 1,000 1,330 1,720 2,000 2,660
전통기충전(금수) kW 0.38(8)x4 0.38(8)×6 0.38(8)×8 0.38(8)×12
전기특성(냉각) 소비전력 kW 34.5 44.4 56.3 70.9 88.8 112.6 135.4 143.9 171
운전전류 A 112 145 183 230 289 366 440 467 555
역을 % 89 89 89 89 89 89 89 89 89
시동전류 A 285 285 340 395 430 523 615 629 673
전기특성(가열) 소비전력 kW 41.6(37.0) 53.8(48.8) 63.5(57.5) 86.9(72.7) 109,6(97,6) 127.0(115.0) 153.8(145.5) 175.9(145.5) 175.9(145.5)
운전전류 A 137(122) 177(161) 209(189) 286(239) 353(321) 417(378) 505(478) 578(478) 578(487)
역을 % 88(88) 88(88) 88(88) 8888 88(88) 88888 88(88) 88(88) 88(88)
시동전류 A 285(285) 285(285) 340(340) 395(395) 462(445) 549(529) 648(634) 684(634) 684(634)
용량제어범위 연속제어 % 100~10. 정지
운전스위치 버튼 스위치, 원격-유선, 전환 스위치
온도조절장치 전자식 온도 조절 장치
냉각가열전환장치 4방 밸브(자동)
제상방식 역사이클 세상
제상스위치 전자제어(수동 제상스위치 있음)
표시등 녹색 - 전원, 적색 - 운전, 노란색 - 경고
보호장치 고입차단장치 제압차단장치, 동결방지제어(냉각운전용, 동절기 펌프자동운전용), 입축용 인터널 써모스타, 입출기용 안전 빌브
소음치 dB(A) 63 64 65 66 66 67 68 68 69
제품중량(운전중량) kg 1,650(1,665) 1,700(1,720) 1,940(1,965) 2,150(2,175) 3,250(3,285) 3,820(3,865) 4150(4200) 4200(4250) 4500(4,600)
배관치수 수열교환기 - 3인치(인구/출구 21 1개소 3인치(입구/출구 각 2개소)
드레인 - Rc 1/2×2 Rc 1/2×4

  제품별 COP

테이블이 너무 길거나 모바일 화면의 경우
좌우로 밀어서 보세요
항목(단위)모델 EHUP
1180AZ4		 EHUP
1500AZ4		 EHUP
1800AZ4		 EHUP
2360AZ4		 EHUP
3000AZ4		 EHUP
3550AZ4		 EHUP
4250AZ4		 EHUP
4750AZ4		 EHUP
5300AZ4
냉각 COP 3.42 3.38 3.20 3.33 3.38 3.15 3.14 3.30 3.1
난방 COP 3.17 3.16 3.15 3.05 3.11 3.15 3.09 3.01 3.01
냉난방 평균 COP 3.3 3.27 3.18 3.19 3.25 3.15 3.12 3.16 3.06
