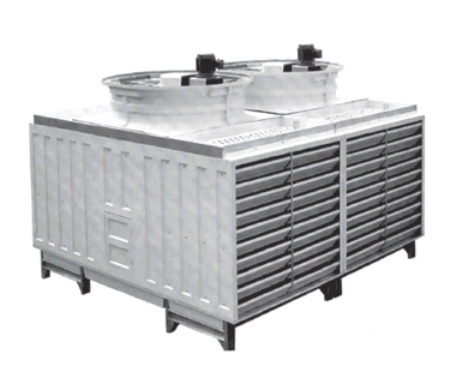

직교류 냉각탑

공간 절약과 가벼운 중량

저소음 직교류 냉감탁으로 특별하게 설계되었으므로 뛰어난 열교환 효율을 지닌 충진재를 사용하여 기존의 냉각탑에 비하여 공간과 운전중량이 매우 작다.


장비 설치 시스템

저소음 직교류 냉각탑은 공장에서 조립하여 FAN 냉갑탑 본체로 분해하여 운송, 현장에서 설치 시간을 최소화 할 수 있다.


에너지 절약

FAN 동력을 절감하기 위하여 압력 손실이 낮은 충진재와 BELL MOUTH TYPE의 FAN STACK을 사용하여 기존 냉각탑에 비하여 에너지가 절감된다.


다양한 냉갑탑 기초형태

저소음 냉각탑은 기초가 필요하지만 기존의 냉각탑에 비하여 기초의 높이를 낮게 할 수 있으며, 방진장치 설치시에는 기초를 건물 구조에 맞도록 변형이 가능하다.


내진성의 설계

COMPACT냉각탑은 기존의 냉각탑에 비해 탑 높이가 낮아서 내진에 대하여 안정적이며, 중요 장소와 건물에 대해서는 특별히 설계와 건축을 할 수 있다.


내화성 재료로 만든 주문폼

초고층 빌딩의 옥상에 냉각탑을 설치할 경우에는 국제 표준 건축법에 따라 난연성 재료를 사용하여 설치한다.


저소음 수준

당사에서 개발한 F.R.P로 저소움 AXIAL을 사용하여 기존의 냉각탑에 비해 소음이 현저하게 낮다.


띄어난 내부식성

CASING, COLD WATER BASIN은 내부식성이 뛰어난 F.R.P로 제작되며, STEEL FRAME은 용융아연도금(H, D, G)을 한다.

  표준사양(저소음 직교류형)

테이블이 너무 길거나 모바일 화면의 경우
좌우로 밀어서 보세요
항목모델 ECTC-100 FCTC-125 ECTC-150 FCTC-175 ECTC-200 ECTC-225 FCTC-250 ECTC-300 FCTC-350
냉각능력 R/T 100 125 150 175 200 225 250 300 350
kcal/h 390,000 487,500 585,000 682,500 780,000 877,500 975,000 1,170,000 1,365,000
순환수량 ℓ/min 1,300 1,625 1,950 2,275 2,600 2,925 3,250 3,900 4,550
입구수온 °C 37
출구수온 °C 32
습구온도 °C WB 27
외형지수 폭 mm 1,500 1,800 2,100 2,400 1,800x2
길이 mm 3,810 4,020 4.220 4,520 4,020
높이 mm 3,310 3,310 3,360 3,360 3,310
높이(FOR DECK) mm 2,760
주요부품재질 케이싱 F.R.P (FIBERGLASS REINFORCED PLASTIC)
수조 지지대 STEEL + H.D.G (HOT DIP GALVANIZED)
충진재 & 엘리미네이터 P.V.C(POLY VINYL CHLORIDE)
온수조 F.R.P (FIBERGLASS REINFORCED PLASTIC)
냉수조 F.R.P(FIBERGLASS REINFORCED PLASTIC)
루버 F.R.P(FIBERGLASS REINFORCED PLASTIC)
송풍기 BLADE : FRP, HUB : AL-ALLOY
FAN STACK F.R.P(FIBERGLASS REINFORCED PLASTIC)
송풍장치 송풍기 형식 AXAIAL-FLOW (PITCH ADJUSTABLE ANGLE)
직경 mm 1,300x1 1,500x1 1,700x1 2.000x1 1,500x2
블레이드 수 4x1
회전수 rpm 580 656 492 599 535 438 477 492 599
구동방식 SINGLE REDUCTION V-BELT DRIVE
전동기 형식 T.E.A.O(TOTALLY ENCLOSED AIR OVER OUTDOOR)
전원 3Ø-220V/380V/440V-60Hz
정격출력 Hp 3x1 5x1 7.5x1 10x1 5x2 7.5x2
수량(Cell) 1 2
수분배 시스템 OPEN GRAVITY FALL
배관관경 순환수입구 100AX2 125Ax2 125Ax4
순환수출구 125Ax1 150Ax1 200Ax2 150Ax2
드레인 50Ax1 65Ax1 80Ax1 65Ax2
오버플로우 50Ax1 65Ax1 80Ax1 65Ax2
보급수(자동) 25Ax1 40Ax1 40AX2
보급수(수동) 25Ax1 40Ax1 40AX2
증발손실량 % 0.87
비산손실량 % 0.02이하
제품중량 kg 880 900 1,000 1,020 1,130 1,330 1,340 1,000x2 1,020x2
운전중량 kg 1,790 1,810 2,170 2,190 2,540 3,220 3,230 2,170x2 2,190x2
수조저수용량 ℓ 810 1,040 1,260 1,700 1,040x2

  표준사양(저소음 직교류형)

테이블이 너무 길거나 모바일 화면의 경우
좌우로 밀어서 보세요
항목모델 ECTC-400 ECTC-450 ECTC-500 ECTC-600 ECTC-675 ECTC-750 ECTC-800 ECTC-900 ECTC-1000
냉각능력 R/T 400 450 500 600 675 750 800 900 1,000
kcal/h 1,560,000 1,755,000 1,950,000 2,340,000 2,632,500 2,925,000 3,120,000 3,510,000 3,900,000
순환수량 ℓ/min 5,200 5,850 6,500 7,800 8,775 9,750 10,400 11,700 13,000
입구수온 °C 37
출구수온 °C 32
습구온도 °C WB 27
외형지수 폭 mm 2,100x2 2,400x2 2,100×3 2,400x3 2,100x4 2,400x4
길이 mm 4,220 4,520 4,220 4,510 4,220 4,520
높이 mm 3,360 3,360 3,360 3,360 3,360 3,360
높이(FOR DECK) mm 2,760
주요부품재질 케이싱 F.R.P (FIBERGLASS REINFORCED PLASTIC)
수조 지지대 STEEL + H.D.G (HOT DIP GALVANIZED)
충진재 & 엘리미네이터 P.V.C(POLY VINYL CHLORIDE)
온수조 F.R.P (FIBERGLASS REINFORCED PLASTIC)
냉수조 F.R.P(FIBERGLASS REINFORCED PLASTIC)
루버 F.R.P(FIBERGLASS REINFORCED PLASTIC)
송풍기 BLADE : FRP, HUB : AL-ALLOY
FAN STACK F.R.P(FIBERGLASS REINFORCED PLASTIC)
송풍장치 송풍기 형식 AXAIAL-FLOW (PITCH ADJUSTABLE ANGLE)
직경 Ømm 1,700x2 2,000x2 1,700x3 2,000×3 1,700x4 2,000x4
블레이드 수 4x2 4x3 4x4
회전수 rpm 535 438 477 535 438 477 535 438 477
구동방식 SINGLE REDUCTION V-BELT DRIVE
전동기 형식 TEAO(TOTALLY ENCLOSED AIR OVER OUTDOOR)
전원 3Ø-220V/380V/440V-60Hz
정격출력 Hp 7.5x2 10x2 7.5x3 10×3 7.5x4 10x4
수량(Cell) 2 3 4
수분비 시스템 OPEN GRAVITYFALL
배관관경 순환수입구 125Ax4 125Ax6 125Ax8
순환수출구 150Ax2 200AX2 150Ax3 200AX3 200AX4
드레인 65Ax2 80AX2 65AX3 80AX3 65Ax4 80AX4
오버플로우 65Ax2 80AX2 65Ax3 80AX3 65Ax4 80Ax4
보급수(자동) 40AX2 40A×3 40Ax4
보급수(수동) 40AX2 40A×3 40Ax4
증발손실량 % 0.87
비산손실량 % 0.02이하
제품중량 kg 1,130×2 1,330x2 1,340x2 1,130x3 1,330x3 1,340x3 1,130x4 1,330x4 1,340x4
운전중량 kg 2,540x2 3,220x2 3,230x2 2,540x3 3,220x3 3,220x3 2,540x4 3,220x4 3,230x4
수조저수용량 ℓ 1,260x2 1,700x2 1260x3 1,700x3 1,260×4 1,700x4

  표준사양(초저소음 직교류형)

테이블이 너무 길거나 모바일 화면의 경우
좌우로 밀어서 보세요
항목모델 ECTN-100 ECTN-125 ECTN-150 ECTN-175 ECTN-200 ECTN-225 ECTN-250 ECTN-300 ECTN-350
냉각능력 R/T 100 125 150 175 200 225 250 300 350
kcal/h 390,000 487,500 585,000 682,500 780,000 877,500 975,000 1,170,000 1,365,000
순한수량 ℓ/min 1,300 1,625 1,950 2,275 2,600 2,925 3,250 3,900 4,550
입구수온 °C 37
출구수온 °C 32
습구온도 °C WB 27
외형지수 폭 mm 1,800 2,100 2,400 1,800x2 2,100x2
길이 mm 4,020 4,220 4,520 4,020 4,220
높이 mm 3,310 3,360 3,310 3,360
높이(FOR DECK) mm 2,760
주요부품재질 케이싱 F.R.P (FIBERGLASS REINFORCED PLASTIC)
수조 지지대 STEEL + H.D.G (HOT DIP GALVANIZED)
충진재 & 엘리미네이터 P.V.C(POLY VINYL CHLORIDE)
온수조 F.R.P (FIBERGLASS REINFORCED PLASTIC)
냉수조 F.R.P(FIBERGLASS REINFORCED PLASTIC)
루버 F.R.P(FIBERGLASS REINFORCED PLASTIC)
송풍기 BLADE : FRP, HUB : AL-ALLOY
FAN STACK F.R.P(FIBERGLASS REINFORCED PLASTIC)
송풍장치 송풍기 형식 AXAIAL-FLOW (PITCH ADJUSTABLE ANGLE)
직경 Ømm 1,500x1 1,700x1 2,000x1 1,500x2 1,700x2
블레이드 수 4x1 4x2
회전수 rpm 438 486 389 438 486
구동방식 SINGLE REDUCTION V-BELT DRIVE
전동기 형식 T.E.A.O(TOTALLY ENCLOSED AIR OVER OUTDOOR)
전원 3Ø-220V/380V/440V-60Hz
정격출력 Hp 3x1 3x1 5x1 3×2
수량(Cell) 1 2
수분배 시스템 OPEN GRAVITY FALL
배관관경 순환수입구 100AX2 125Ax2 100AX4
순환수출구 125Ax1 150Ax1 125Ax2 150Ax2
드레인 50Ax1 65Ax1 50Ax2 65Ax2
오버클로우 50Ax1 65Ax1 50Ax2 65Ax2
보급수(자동) 25Ax1 40AX1 25Ax2 40AX2
보급수(수동) 25Ax1 40Ax1 25Ax2 40Ax2
증발손실량 % 0.87
비산손실량 % 0.02이하
제품중량 kg 980 1,000 1,090 1,110 1,310 1,000x2 1,000x2 1,090x2 1,110x2
운전중량 kg 2,150 2,170 2,500 2,520 3,200 2,150x2 2,150x2 2,500x2 2,520x2
수조저수용량 ℓ 1,040 1,260 1,700 1040x2 1,260x2

  표준사양(초저소음 직교류형)

테이블이 너무 길거나 모바일 화면의 경우
좌우로 밀어서 보세요
항목모델 ECTN-400 ECTN-450 ECTN-525 ECTN-600 ECTN-700 ECTN-800 ECTN-875 ECTN-1000
냉각능력 R/T 400 450 525 600 700 800 875 1,000
kcal/h 1,560,000 1,755,000 2,047,500 2,340,000 2,730,000 3,120,000 3,412,500 3,900,000
순환수량 ℓ/min 5,200 5,850 6,825 7,800 9,100 10,400 11,375 13,000
입구수온 °C 37
출구수은 °C 32
습구온도 °C WB 27
외형지수 폭 mm 2,400x2 2,100x3 2,400x3 2,100x4 2,400x4 2,100x5 2,400x5
길이 mm 4,520 4,220 4,520 4,220 4,520 4,220 4,520
높이 mm 3,360
높이(FOR DECK) mm 2,760
주요부품재질 케이싱 F.R.P (FIBERGLASS REINFORCED PLASTIC)
수조 지지대 STEEL + H.D.G (HOT DIP GALVANIZED)
충진재 & 엘리미네이터 P.V.C(POLY VINYL CHLORIDE)
온수조 F.R.P (FIBERGLASS REINFORCED PLASTIC)
냉수조 F.R.P(FIBERGLASS REINFORCED PLASTIC)
루버 F.R.P(FIBERGLASS REINFORCED PLASTIC)
송풍기 BLADE : FRP, HUB : AL-ALLOY
FAN STACK F.R.P(FIBERGLASS REINFORCED PLASTIC)
송풍장치 송풍기 형식 AXAIAL-FLOW (PITCH ADJUSTABLE ANGLE)
직경 Ømm 2,000 1,700 2,000 1,700x4 2,000x4 1,700x5 2,000x5
블레이드 수 4x2 4x3 4x4 4x5
회전수 rpm 389 438 389
구동방식 SINGLE REDUCTION V-BELT DRIVE
전동기 형식 T.E.A.O.(TOTALLY ENCLOSED AIR OVER OUTDOOR)
전원 3Ø-220V/380V/440V-60HZ
정격출력 Hp 5x2 3x3 5x3 5x4 5x5
수량(Cell) 2 3 4 5
수분배 시스템 OPEN GRAVITY FALL
배관관경 순환수입구 125Ax4 100AX6 125Ax6 100AX8 125Ax8 100Ax10 125Ax10
순환수출구 150Ax2 150Ax3 150Ax4 150Ax5
드레인 65Ax2 65AX3 65Ax4 65AX5
오버플로우 65Ax2 65Ax3 65Ax4 65Ax5
보급수(자동) 40AX2 40AX3 40AX4 40AX5
보급수(수동) 40Ax2 40Ax3 40Ax4 40Ax5
증발손실량 % 0.87
비산손실량 % 0.02이하
제품중량 kg 1,310x2 1,090x3 1,110x3 1,310x3 1,110x4 1,310×4 1,110x5 1,310x5
운전중량 kg 3,200x2 2,500x3 2,520x3 3,200x3 2,520x4 3,200x4 2,520x5 3,200x5
수조저수용량 ℓ 1,700x2 1,260x2 1,700x3 1,260x4 1,700x4 1,260x5 1,700x5
