공냉식/수냉식 스크롤 냉동기
-
-
스크류 냉동기의 특장점
고효율 스크류 압축기 및 고성능 열교환기의 채용과 최적의 시스템 구성으로 인한 에너지 절약을 실현
마이크로 프로세서 제어는 전자동 운전, Open protocaol, 간편점검 및 서비스로 제품의 높은 신뢰성을 보장
고신뢰성의 스크류 압축기는 반밀폐형 스크류 압축기, 수명이 긴 베어링, 완벽한 운전 및 보호 장치를 자랑
단 배관방식, 작은 설치 면적으로 간편한 설치를 실현
-

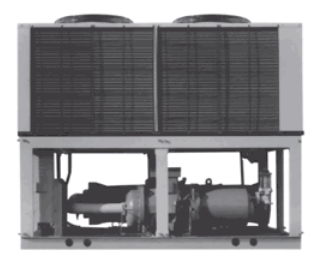

표준사양(공냉식 일체형)
테이블이 너무 길거나 모바일 화면의 경우
좌우로 밀어서 보세요 -
항목모델 ECR-SA30T ECR-SA40T ECR-SA50T ECR-SA60T ECR-SA80T ECR-SA100T 냉동능력 kcal/h 94,900 115.600 142,900 175,400 231,200 285,800 KW 110,3 134.4 166 2 204,0 268,8 332,3 외형치수(길이x폭×높이) mm 2210x1900×2175 2210x1900x2175 2210x1900×2175 2210x1900x2175 2210x1900×2175 2210x1900x2175 전원 주전원 KW 3Ph 220V, 380V, 440V 60Hz 체어전원 - 1Ph 220V 60Hz 압축기 형식 - 반 밀폐형 스크류 압축기 모델 - 30ASC-Z 40ASC-Z 50ASC-Z 60ASC-Z 40ASC-Z 50ASC-Z 공청출력 × 대수 KW 22 × 1 30 X 1 37 X 1 45 X 1 30 × 2 37 ×2 기동방식 - Y-4 증발기 형식 - 직병식 셀앤튜브 증발식 냉수온도 °C 입구 12 / 출구 7 냉수량 ℓ/min 316 385 476 58 771 953 수두손실 mAg 2.3 2.3 2.3 2.3 2.0 2.0 응축기 형식 - 다통로 크로스핀 튜브 응축기 외기온도 °C 35 송풍기 - 직결 구동 프로펠러 송풍기 통기출력 × 대수 - 0,75 X 4 0.75 X 4 1.12 × 4 1.12 × 4 0.75 × 8 1.12 × 8 냉매종류/제어방식 - R-22 / 감은식 냉장밸브 용량제어 - 15 ~100% 8. 15 ~100% 보호장치 - 고 · 저압 스위치, 동결방지기, 전자식 과전류 계전기, 액상방지기. 압축기 모터 보호용 온도스위치, 가용전(안전밸브), 배선용 차단기 접속관경 냉수 A 80 80 100 100 125 125 중량 제품중량 kgf 1,350 1.400 1.450 1.710 2,810 3.150 운전중량 kg 1,500 1,550 1,630 1,900 3,070 3,440 법정냉동능력 TON 15,93 19.48 24.02 29,58 38.96 48.04 기타사양
상기 사양은 냉수 오염계수 0.00005㎡ · h · ℃/kcal 기준입니다
전기 배선 용량은 반드시 당사 기술팀으로 문의하여 주시기 바랍니다
-
표준사양(공냉식 일체형)
테이블이 너무 길거나 모바일 화면의 경우
좌우로 밀어서 보세요 -
항목모델 ECR-SA120T ECR-SA150T ECR-SA180T ECR-SA200T ECR-SA240T 냉동능력 kcal/h 350,800 428,700 526,200 571.600 571.600 kW 407,9 498.5 611.9 664,7 664.7 KW 149,5 185.7 224.3 247,6 299.1 외형치수(길이x폭×높이) mm 4140x1900×2200 6065x1900x2200 6065x1900×2200 7990x1900x2200 7990×1900×2200 전원 주전원 KW 3Ph 220V, 380V, 440V 60Hz 제어전원 - 1Ph 220V 60Hz 압축기 형식 - 반 밀폐형 스크류 압축기 모델 - 60ASC-Z 50ASC-Z 60ASC-Z 50ASC-Z 50ASC-Z 공칭출력 X 대수 kW 45 X 2 37 X 3 45 X 3 37 X 4 37 × 4 기동방식 - Y-△ 증발기 형식 - 직행식 셀앤튜브 증발식 냉수온도 2 입구 12 / 출구 7 냉수량 ℓ/min 1.169 1,429 1.754 1.905 1,905 수두손실 mAq 2.0 3.3 3.3 3.5 3.5 응축기 형식 1 다통로 크로스핀 튜브 응축기 외기온도 °C 35 송풍기 - 직결 구동 프로펠러 송풍기 전동기출력 × 대수 - 1,12 X 8 1,12 X 12 1.12 X 12 1.12 X 16 1.12 × 16 냉매종류/제어방식 - R-22 / 감온식 행장밸브 용량제어 - 8. 15 ~ 100% 0, 25 ~ 100% 4. 15 ~ 100% 보호장치 - 고 · 저압 스위치, 동결방지기, 전자식 과전류 계전기, 엑상방지기. 압축기 모터 보호용 온도스위치, 가용전(안전밸브), 배선용 차단기 접속관경 냉수 A 125 125 125 150 150 중량 제품중량 kgf 3,350 4,600 4,850 6,100 6,100 운전중량 kgf 3.500 4,780 5.040 6,360 6,360 법정냉동능력 TON 59.16 72.06 88.74 96.08 96.08 기타사양
상기 사양은 냉수 오염계수 0.00005㎡ · h · ℃/kcal 기준입니다
전기 배선 용량은 반드시 당사 기술팀으로 문의하여 주시기 바랍니다
-
수냉식 스크류 냉동기 1(표준사양 공조용)
테이블이 너무 길거나 모바일 화면의 경우
좌우로 밀어서 보세요 -
항목모델 ECSW030AS1 ECSW040AS1 ECSW050AS1 ECSW060AS1 ECSWO80A ECSW100A ECSW120A 냉동능력 kw(kcal/h) 103.9(95,800) 131,2(121,100) 160.3(155,200) 184,800 256,400 310,400 367,800 외형치수(길이×폭x높이) mm 2250x945×1480 2250x945x1510 2250x1030x1510 2250x1030x1545 2500x900×1960 2700×950×2120 3350×950×2120 제품 중량 kg 1.180 1.230 1.330 1.400 1,780 2,040 2,410 운전 중량 kgf 1,330 1.400 1.510 1.620 2.100 2,430 2.870 전원 주전원 - AC 3Ph 220V. 380V. 440V 60Hz 제어전원 - 1Ph 220V 60Hz 소비 전력 kW 28.4 35.9 44,1 52.6 73,7 88.7 104,3 법정 냉동능력 TON 15.13 19.84 23.58 29.02 40.35 48.11 56.79 압축기 형식/제조사 - 반밀폐형 스크류 압축기 / 를택 반밀폐형 스크류 압축기 / RelComp 모델 - GC-S3000S11 GC-S4000S11 GC-S5000811 GC-96000S11 SRC-S-253 SRC-S-303 SRC-S-353 공칭출력 KW 22×1 30x 37x1 45x1 60x1 75x1 90x1 기동방식 - Y-△ PART WINDING Y-△ 냉동유 종류 - TRITON SE 170 CP-4214-320 냉동유 충진량 Lit 7 7 8 8 11 11 15 증발기 형식 - 직평식 샐앤튜브 증발식 냉수입/출구온도 °C 12/7 냉수순환량 ℓ/min 319 404 517 616 855 1,035 1.226 수두손실 mAq 2.5 2.5 2.5 2.5 2.7 3.4 4.5 응축기 형식 - 설앤튜브 응축기 냉각수입/출구온도 °C 32 / 37 냉각수순환량 ℓ/min 400 507 644 767 1,066 1,289 1,525 수두손실 mAq 1.8 1.8 1.8 1.8 4.0 3.7 4.5 냉매 - R-22 팽창밸브 - 외부균압형 감은식 팽창밸브 용량 제어 - 0,25~100% 보호장치 - 고·저압스위치, 동결방지기, 전자식 과전류 꼐전기, 역상방지기, 압축기 모터 보호용 온도스위치, 가용전(안전벨브), 배선용 차단기 전속관경 냉수배관 A 80 80 100 100 100 125 125 냉각배수관 A 65 80 80 100 100 125 125 기타사양
상기 사양은 냉수 오염계수 0.00005㎡ · h · ℃/kcal 기준입니다
전기 배선 용량은 반드시 당사 기술팀으로 문의하여 주시기 바랍니다
-
-
고효율 열교환기
열교환기의 최적 설계와 고효율 전열관의 채용으로 냉동기의 성적계수를 향상
신뢰성 있는 고성능 압축기
국내와 해외에서 성능의 우수성을 인정받은 롤텍사의 스크류 압축기와 국제인정 규격인 UL획득 및 CE에 의해 설계된 ITALY의 RefComp사의 스크류 압축기 적용으로 품질 및 안정성이 매우 우수
-
수냉식 스크류 냉동기 2(표준사양 공조용)
테이블이 너무 길거나 모바일 화면의 경우
좌우로 밀어서 보세요 -
항목모델 ESWC150A ESWC200A ESWC240A ESWC300A ESWC360A ESWC450A 냉동능력 kcal/h 456,100 620,800 735,600 912,200 1,073,100 1,368,300 외형치수(길이x폭x높이) mm 3350x960x2250 3900g(300x1980 39500x1400x2150 4350x1400x2150 4390x1400x2350 3800x2000x2200 제품 중량 kgf 2,670 3,710 4,200 4,850 5,500 8,750 운전 중량 kgf 3,225 4330 4,920 5,660 6,470 10,070 전원 주전원 - 3Ph 220V.380V.440V 60Hz 3Ph 380V.440V 60Hz 제어전원 - 1Ph 220V 60Hz 소비 전력 kW 129.6 177.4 208.5 259.1 304.8 388.7 법정 냉동능력 TON 72.00 96.22 113.58 144.00 169.41 216.00 압축기 형식/제조사 - 반밀폐형 스크류 압축기/ RefComo 모델 - SRC-S-463 SRC-S-303 SRC-S-350 SRC-S-463 SRC-S-553 SRC-S-463 공칭출력 kW 120x1 75×2 90×2 120x2 150x2 120x3 기동방식 - Y-△ PART WINDING Y-△ 냉동유 종류 - CP-4214-320 냉동유 충진량 Lit 16 11x2 15x2 16x2 19×2 16x3 증발기 형식 - 직탱식 셀앤튜브 증발식 냉수입/출구온도 °C 12/7 냉수순환량 ℓ/min 1,520 2,069 2,452 3.041 3,577 4,561 수두손실 mAg 3.9 3.9 4.1 3.5 5.9 3.1 응축기 형식 - 쉘앤튜브 응측기 냉각수입/출구온도 °C 32/37 냉각수순환량 I/min 1,892 2,578 3,050 3,783 4,451 5,675 수두손실 mAg 3.6 36 4.7 35 4.7 3.6 냉매 - R-22 팽창밸브 - 외부균압형 감온식 팽창밸브 용량 제어 - 0.25~100% 보호장치 - 고·저압스위치, 동결방지기, 전자식 과전류계전기, 역상방지기, 압축기 모터 보호용 온도스위치 가용전(안전밸브), 배선용 차단기 전속관경 냉수배관 A 125 150 150 200 200 250 냉각수배관 A 150 125x2 125×2 150x2 150x2 150x3 기타사양
상기 사양은 냉수 오염계수 0.00005㎡ · h · ℃/kcal 기준입니다
전기 배선 용량은 반드시 "전기특성 및 배선용량표"를 참조하시기 바랍니다.
-
전기특성 및 배선용량(수냉식 스크류 냉동식)
테이블이 너무 길거나 모바일 화면의 경우
좌우로 밀어서 보세요 -
구분 ECSW030AS1 ECSW040AS1 ECSW050AS1 ECWC060AS1 ECWC080AS1 ECWC100A ECWC120A ECWC150A ECWC200A ECWC240A ECWC300A ECWC360A ECWC450A 주전원 3Phase AC 440V. 60Hz 보조전원 1Phase, AC 220V,AC 24V.60Hz 소비전력[kW] 28.4 35.9 441 526 73.7 88.7 104.3 129.6 177.4 208.5 259.1 3048 388.7 운전전류[A] 41 50.7 622 742 106.1 127.9 150.4 186.8 257.7 300.3 373.5 443.6 566.5 기동전류[A] 118.1 136.7 169.9 208.7 368 467.3 270 414.5 469x2 271x2 416×2 489x2 420x3 영웅(cosA) 0.91 0.93 0.93 0.93 0.91 091 0.9 0.91 0.91 0.91 091 0.9 0.91 기동방식 Star-Delta Part Winding Star-Delta Part Winding Star-Delta 최소 인입 전선굵기(㎟) 22 30 38 50 80 100 150 200 100x2 150x2 200x2 300x2 200x3 배선웅 차단기용량기기 75 100 125 150 225 250 300 350 250x2 300x2 350x2 500x2 350x3 최소 접지선 굵기 (㎟) 8 14 14 14 14 22 22 38 22x2 22x2 38×2 60x2 38×3 CYCLE 수 1CYCLE 2CYCLE 3 CYCLE
